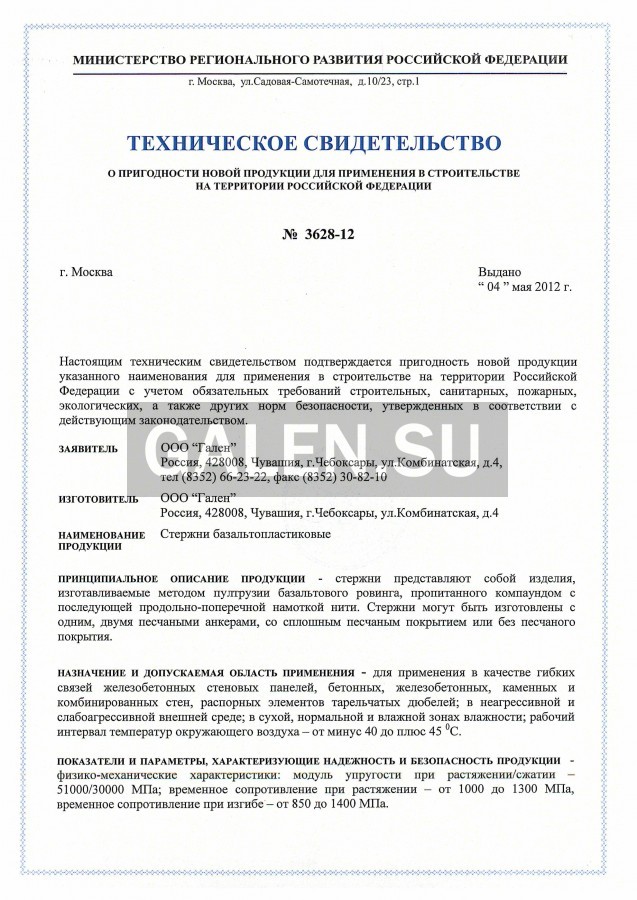

Гибкие связи

• Диаметр — 6 мм;
• Минимальная глубина анкеровки — 90 мм;
• Модуль упругости при растяжении — 51000 МПа;
• Модуль упругости при сжатии — 30000 МПа;
• Разрушающее напряжение при растяжении, не менее — 1000 МПа;
• Разрушающее напряжение при изгибе — не менее 1000 МПа;
• Усилие вырыва из раствора М100 — не менее 4000 Н;
• Относительная деформация при разрыве — не менее 3 %;
• Коэффициент теплопроводности — 0,46 Вт/м*0С.

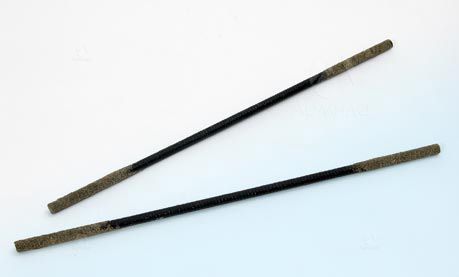

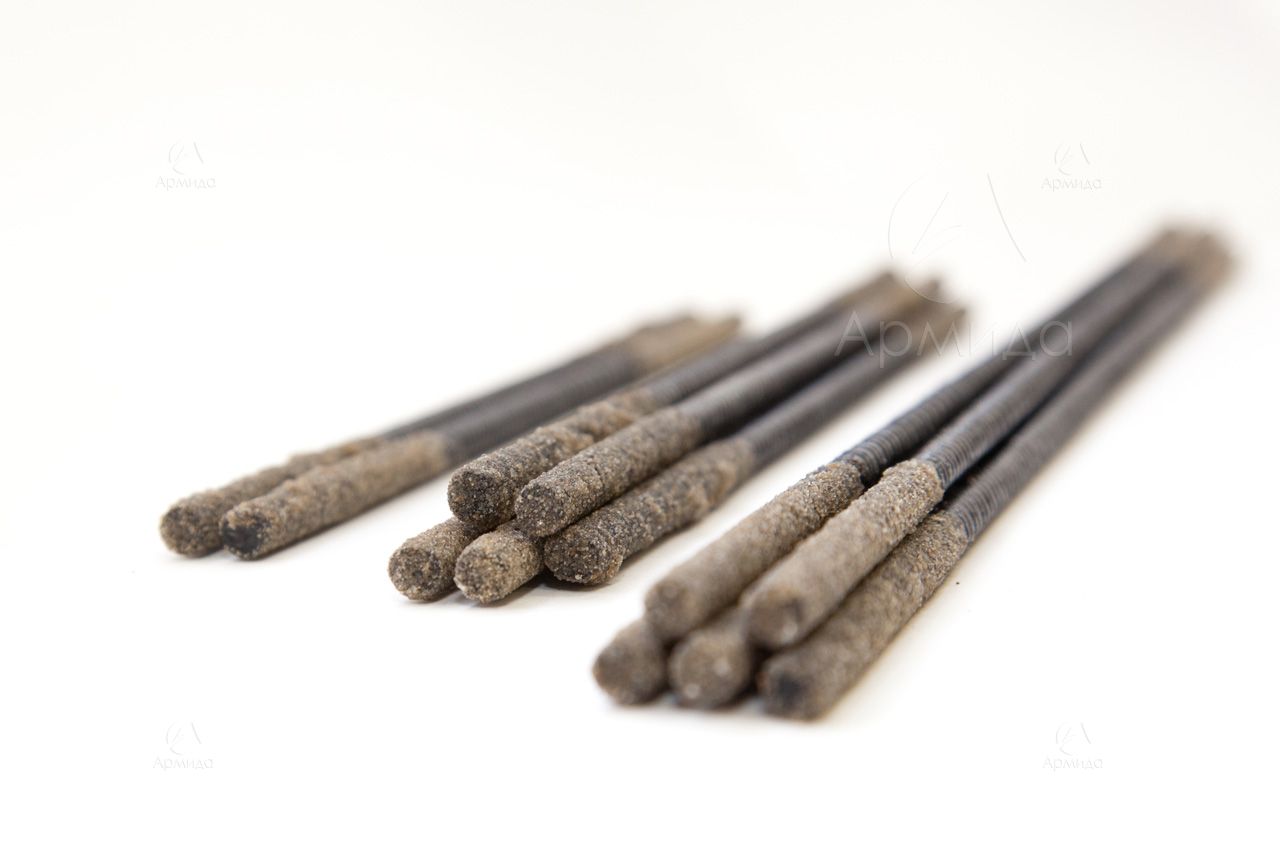

БПА-300-6-2П

БПА — базальтопластиковая арматура,
300 — длина связи,
6 — диаметр стержня,
2П — 2 песчаных анкера.

Длина гибкой связи (L) для стены с воздушным зазором подбирается следующим образом:

L=90 мм+Т+40 мм+90(150)мм

Т — толщина слоя утеплителя,
40 мм — величина воздушного зазора,
90 мм — минимальная глубина заделки гибкой связи в облицовочный слой,
90 мм — минимальная и 150 мм максимальная глубина заделки гибкой связи в несущую стену.

Для стены без вентилируемого зазора: L=90 мм+Т+90(150)мм.


Количество и расположение гибких связей в многослойных стенах определяется на стадии проектно-сметной документации.

Обычно на 1 квадратный метр глухой стены требуется 4 изделия. При утеплении стен минераловатной плитой шаг базальтопластиковых гибких связей и по вертикали, и по горизонтали составляет 500 мм. При утеплении стен пенополистиролом или пенополиуретаном шаг связей по вертикали равен высоте плиты, но не более 1000 мм, шаг по горизонтали – 250 мм, но не менее шага из расчета 4 шт/кв.м.

Дополнительно гибкие связи устанавливают по периметру проемов, у деформационных швов, у парапета с шагом 30 см и в углах здания.

Минимальная рекомендуемая глубина заделки гибкой связи «Гален» в облицовочный слой и в несущую стену – 90 мм.

Если горизонтальные швы наружного и внутреннего слоев, в которые монтируются связи, не совпадают, то во внутреннем слое связи ставятся в вертикальном шве с тщательной заделкой шва цементно-песчаным раствором.

Технология работ по установке гибких связей должна исключать возможность их расшатывания. Рекомендуется сначала монтировать теплоизоляционный слой и только после этого устанавливать гибкие связи путем их укладки на плиту утеплителя или прокалывания сквозь нее. В случае крепления утеплителя на ранее установленные гибкие связи необходимо перед его монтажом выждать время схватывания строительного раствора в швах кладки, в которых вмонтированы связи.






• Диаметр — 6 мм;
• Минимальная глубина анкеровки — 90 мм;
• Модуль упругости при растяжении — 51000 МПа;
• Модуль упругости при сжатии — 30000 МПа;
• Разрушающее напряжение при растяжении, не менее — 1000 МПа;
• Разрушающее напряжение при изгибе — не менее 1000 МПа;
• Усилие вырыва из бетона (В25) гильзы — не менее 700 Н;
• Усилие вырыва из раствора М100 — не менее 4000 Н;
• Относительная деформация при разрыве — не менее 3 %;
• Коэффициент теплопроводности — 0,46 Вт/м*0С.

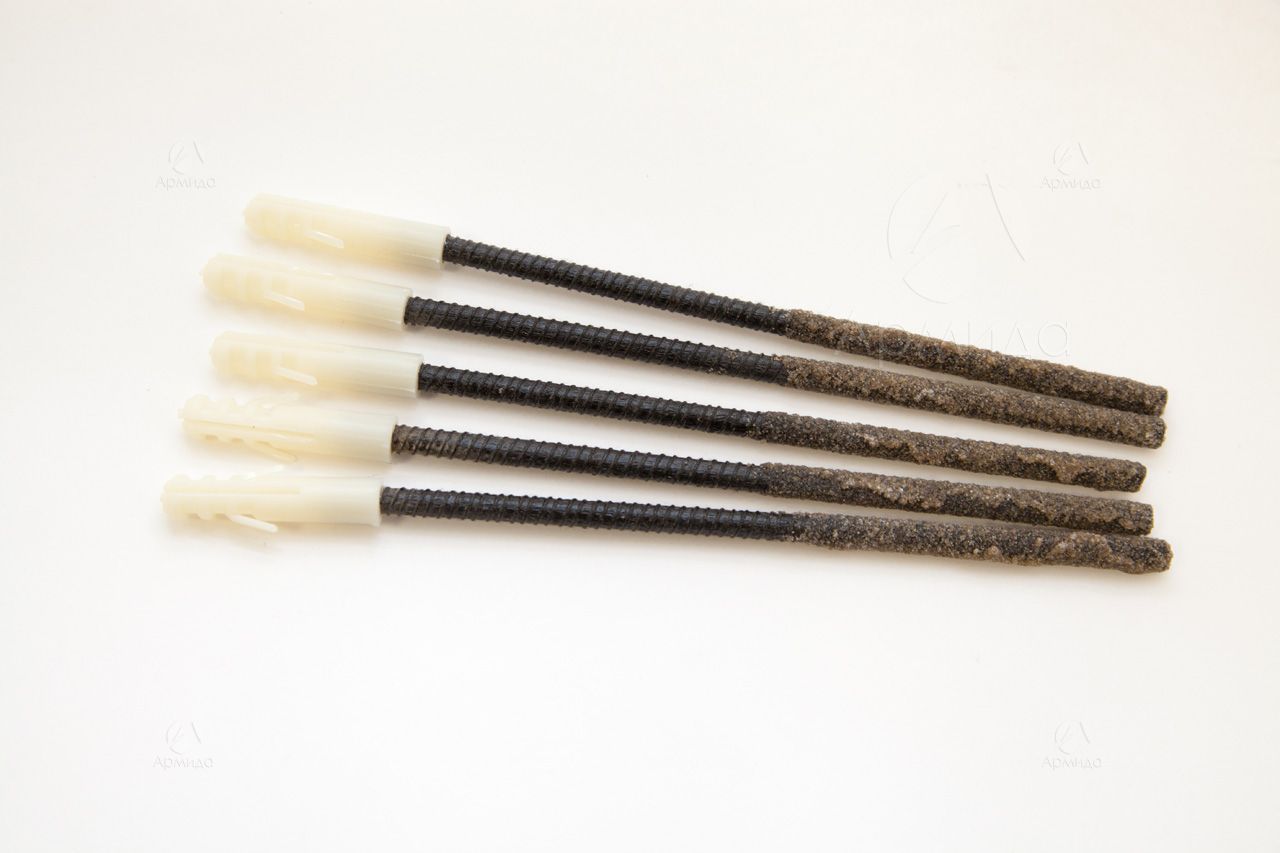

БПА-300-6-1П

БПА — базальтопластиковая арматура,
300 — длина связи,
6 — диаметр стержня,
1П — 1 песчаный анкер.

Длина гибкой связи для стены с воздушным зазором подбирается следующим образом:

L=60 мм+Т+40 мм+90 мм

Т-толщина слоя утеплителя,
40 мм — величина воздушного зазора,
60 мм — минимальная глубина забивки гибкой связи в монолитную стену,
90 мм — минимальная глубина заделки гибкой связи в облицовочный слой.

Для стены без вентилируемого зазора L=60 мм+Т+90 мм.


Количество и расположение гибких связей в многослойных стенах определяется проектом.

Обычно на 1 квадратный метр глухой стены требуется 4-5 изделий.

Рекомендуемый шаг гибких связей «Гален» и по вертикали, и по горизонтали – 500 мм.

Дополнительно гибкие связи устанавливают по периметру проемов, у деформационных швов, у парапета с шагом 300 мм и в углах здания.

Монтаж гибких связей «Гален» диаметром 6 мм с одним песчаным анкером и гильзой выполняется в следующей последовательности:

1. На закрепленном утеплителе отмечают место сверления отверстия под гибкую связь таким образом, чтобы после установки связи ее конец с песчаным напылением попал в растворный шов облицовочного слоя.
2. В основании через утеплитель перфоратором просверливают отверстие. Важно иметь в виду, что диаметр используемого бура должен составлять 10 мм, а глубина отверстия должна быть на 10-15 мм больше длины гильзы соответствующей марки гибкой связи, но не менее 6 см.
3. Полученное отверстие продувают от пыли грушей.
4. В готовое отверстие вставляют конец гибкой связи с гильзой и забивают ее молотком.
5. Свободный конец связи с песчаным анкером заделывается в кладочный шов облицовочного слоя. Минимальная глубина анкеровки гибкой связи – 9 см.





• Диаметр — 6 мм;
• Минимальная глубина анкеровки — 70 мм;
• Модуль упругости при растяжении — 51000 МПа;
• Модуль упругости при сжатии — 30000 МПа;
• Разрушающее напряжение при растяжении, не менее — 1000 МПа;
• Разрушающее напряжение при изгибе — не менее 1000 МПа;
• Усилие вырыва из бетона — не менее 4000 Н;
• Относительная деформация при разрыве — не менее 3 %;
• Коэффициент теплопроводности — 0,46 Вт/м*0С.

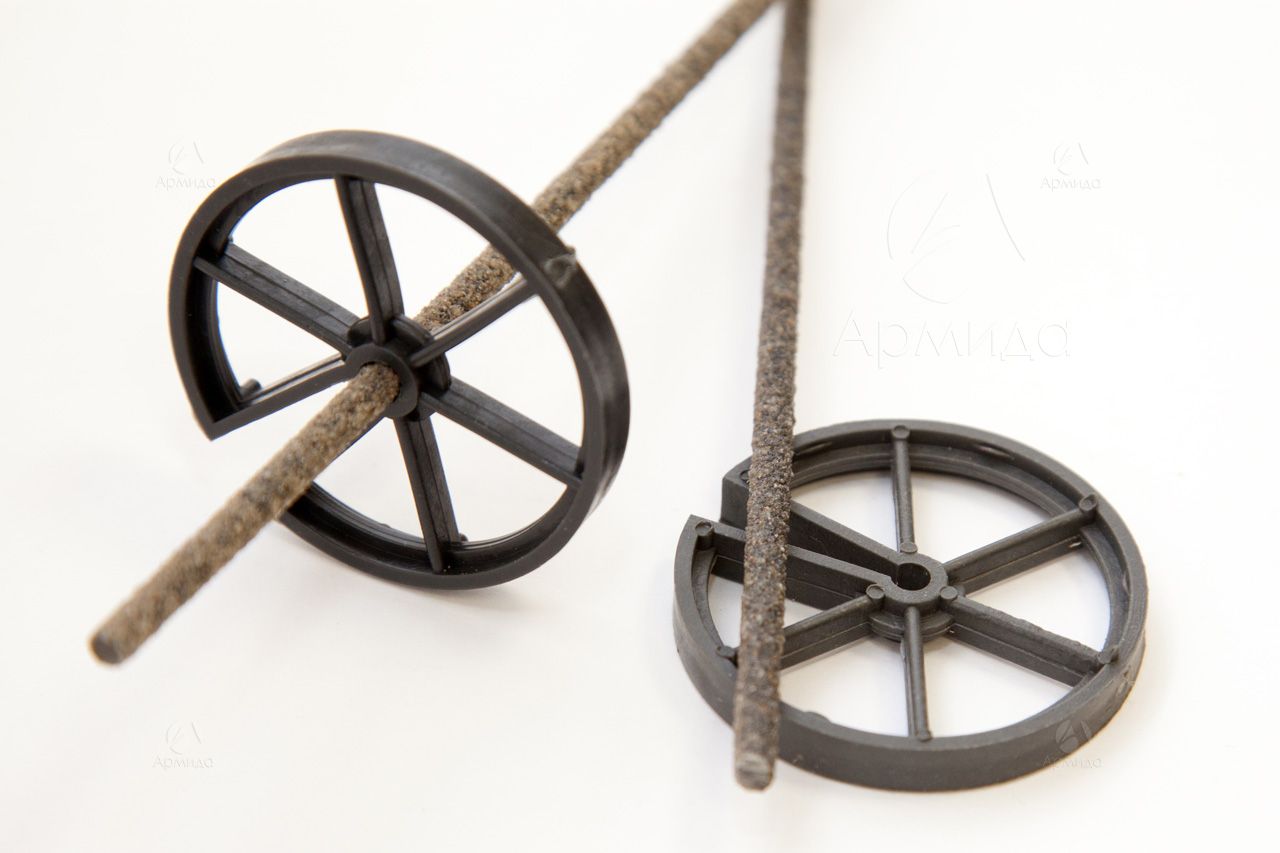

БПА-300-6-П

БПА — базальтопластиковая арматура,
300 — длина связи,
6 — диаметр стержня,
П — песчаное покрытие.

Соединение бетонных слоев панели типа «сэндвич» осуществляется тремя типами связей – распорками, подвесками и подкосами.

Совместное применение распорок и подвесок обеспечивает жесткость конструкции в вертикальной плоскости, а сочетание распорок и подкосов – в горизонтальной.

Количество и схемы расположения гибких связей в сэндвич-панелях определяются проектом.

В ходе монтажа гибких связей «Гален» в железобетонных трехслойных панелях следует руководствоваться следующими правилами:

1. Глубина заделки связей во внутренний слой панели должна составлять 100 мм, в наружный – на всю толщину слоя.
2. Устанавливать связи необходимо так, чтобы расстояние от края панели до связей было не менее 100 и не более 250 мм.

Важно учитывать время бетонирования нижней плиты и укладки теплоизоляции. При изготовлении панели необходимо организовать работу так, чтобы после установки арматурной сетки и укладки бетонной смеси нижнего слоя панели, на монтаж теплоизоляционного материала и гибких связей требовалось не более 30 минут. Сначала перпендикулярно теплоизоляционному слою устанавливаются связи-распорки, затем после укладки арматурной сетки – наклонные связи: подвески и подкосы. Далее производится заливка бетонной смеси верхнего слоя панели. Надежное сцепление связей «Гален» с бетоном достигается путем незамедлительного вибрационного уплотнения и последующей тепловой обработки.




• Диаметр — 4 мм;
• Минимальная глубина анкеровки — 65 мм;
• Модуль упругости при растяжении — 51000 МПа;
• Модуль упругости при сжатии — 30000 МПа;
• Разрушающее напряжение при растяжении — не менее 1000 МПа;
• Разрушающее напряжение при изгибе — не менее 1200 МПа;
• Усилие вырыва из бетона В25 — не менее 2000 Н;
• Относительная деформация при разрыве — не менее 3 %;
• Коэффициент теплопроводности — 0,46 Вт/м*0С.

БПА-300-4-2П

БПА — базальтопластиковая арматура,
300 — длина связи,
4 — диаметр стержня,
2П — 2 песчаных анкера.

Длина гибкой связи (L) для стены с воздушным зазором подбирается следующим образом:

L=90 мм + Т + 40 мм + 90 (150) мм

Т — толщина слоя утеплителя,
40 мм — величина воздушного зазора,
90 мм — минимальная глубина заделки гибкой связи в облицовочный слой,
90 мм — минимальная и 150 мм максимальная глубина заделки гибкой связи в несущую стену.

Для стены без вентилируемого зазора L=90 мм + Т + 90 (150)мм.

Количество и расположение гибких связей в многослойных стенах определяется на стадии проектно-сметной документации.
Стандартно на 1 м2 глухой стены требуется 4 изделия.




• надежность крепления элементов конструкции;
• повышение энергоэффективности здания, решение проблемы «мостиков холода»;
• улучшение тепло-влажностного режима эксплуатации;
• уменьшение стоимости;
• простота установки за счет снижения количества операций;
• повышение температурной однородности.

Смонтированная гибкая связь в зависимости от марки газобетона имеет следующие показатели:

Марка газобетона (плотность)	Значение усилия на вырыв, не менее Н	Разрушающее напряжение на изгиб, не менее Мпа	Разрушающее напряжение при растяжении, не менее Мпа
Д400	2500	1000	1000
Д500	3000	1000	1000
Д600	4000	1000	1000

БПА-300-6-Газобетон

БПА — базальтопластиковая арматура,
300 — длина связи,
6 — диаметр стержня.

Длина гибкой связи (L) для стены с воздушным зазором подбирается следующим образом:

L=90 мм+Т+40 мм+90 мм

90 мм — рекомендуемая глубина заделки гибкой связи в несущую стену,
Т — толщина слоя утеплителя, 40 мм — величина воздушного зазора,
90 мм — рекомендуемая глубина заделки гибкой связи в облицовочный слой.
Для стены без вентилируемого зазора L=90 мм+Т+90 мм.

Приобретая базальтопластиковый анкер для газобетона, потребитель вместе с высокой прочностью, долговечностью и низкой теплопроводностью получает простоту монтажа и надежность соединения элементов ограждающих конструкций.

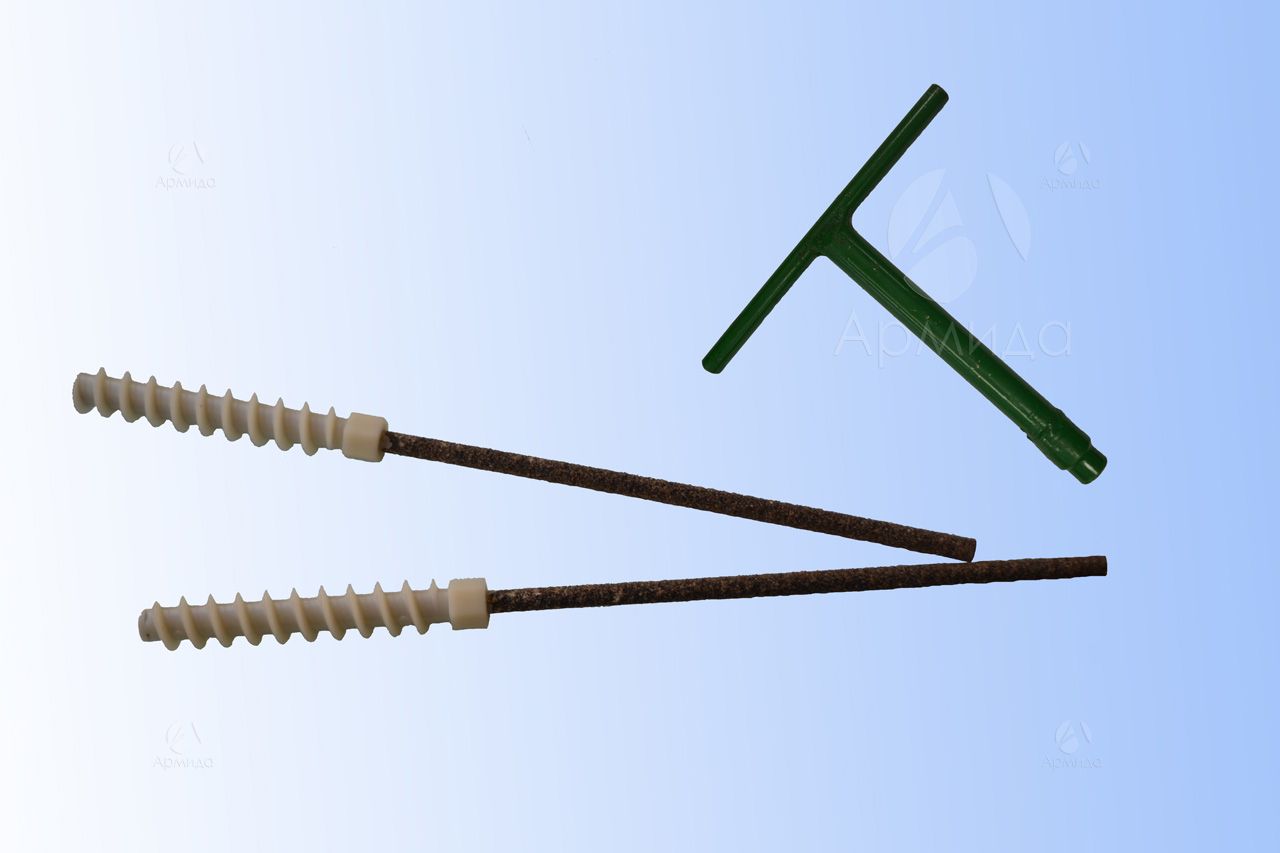

Монтаж гибкой связи для газобетона выполняется в следующей последовательности:

1. На затвердевшей газобетонной стене отмечают место сверления отверстия под гибкую связь таким образом, чтобы после монтажа гибкой связи в газобетонный блок ее конец с песчаным напылением оказался в растворном шве облицовочного слоя.
2. Высверливают отверстие (диаметр сверла - 10 мм, глубина отверстия - 100 мм).
3. Полученное отверстие продувают от пыли грушей*.
4. В готовое отверстие вставляют конец гибкой связи с анкером.
5. При помощи ключа анкер закручивают до упора. При этом анкерная гильза должна быть полностью погружена в газобетонный блок.
6. Возводят облицовочный слой (при необходимости крепят изоляцию).

Рекомендуемая глубина заделки гибкой связи «Гален» в несущую стену и в облицовочный слой – 90 мм.

Количество связей определяется проектом. Обычно на один квадратный метр стены требуется не менее 5 изделий.

* Груша для продува и ключ для монтажа гибкой связи комплектуются по 1 шт. в каждую коробку с поставляемой продукцией.
